不锈钢组合焊接式水箱

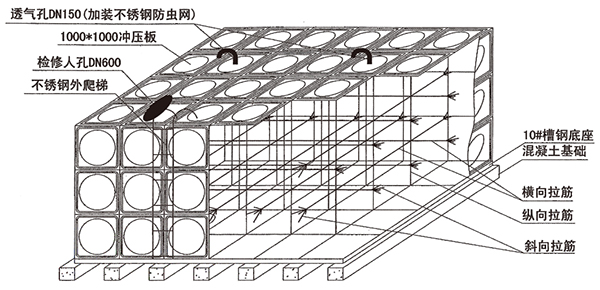

结构示意图

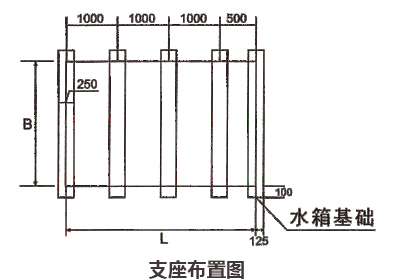

基础技术要求：

1、条形基础中心间距500或1000mm

2、基础高度300-500mm(用户自定)

3、基础混凝土，宽度250mm

4、条形基础两端比水箱各长出100-150mm

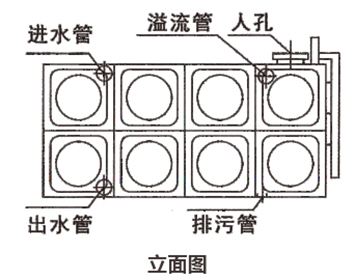

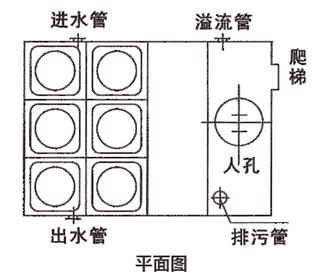

安装示意图

永不生锈：用优质食品级不锈钢板材，彻底阻断太阳光照射，不滋生藻类，任何时候都保持水质清洁。

永不渗漏：独特的结构设计，现场焊接组合，严格的检漏工艺，彻底防止渗漏现场的发生。

重量轻，价格适中：冲压成形，耗材少、强度高，重量仅为普通水箱的三方之一，先进的冲压工艺，降低板材成本，价格与碳钢水箱接近。

任意组合：外形到容量随意组合。可满足任何设计要求。现场安装无特殊要求，可提供维护保养服务

外形美观：压工艺，结构合理，外形线条流畅，整体美观大方。

保温服务：箱体完全吻合的保温板块，整体覆盖于箱体表面，美观实用，保温效果良好。

水箱设计制作检验标准

水箱按02S101《矩形给水箱》和本公司不锈钢不箱《企业产品标准》Q/（PY）GZLK-2006进行设计制作检验，卫生标准参照GB9684《不锈钢食品容器卫生标准》、GB17219《生活饮水输配水设备及防护材料的安全评价规范》

应用范围

建筑行业生活及消防给水、各种场合的储水池、工矿企业的生产、生活给水、其它类型的介质容器、各种类型的循环水、冷却水、热水供应系统

选用材料

根据贮液的性质和使用环境选用不同的食品级不锈钢板材（SUS304、SUS316、SUS444等）以保证容器的安全使用、钢板经油压机模压制成1000mmx1000mm或1000mmx500mm的标准板块，现场采用氩弧焊焊接而成焊丝选用ER308，H0Cr21Ni10不锈钢焊丝，焊缝表面经酸洗钝化处理，确保焊缝经久耐用不腐蚀，底盘采用热浸锌Q235-A碳素钢钢。

水箱附件

按用户中提供的设计图配套的附件：进水管、出水管、溢流管、排污管、通气孔、人孔和内外扶梯；生活与消防并用的水箱内，为保证消防用水的储备量而增设的生活出水虹吸管；特殊水箱的金属防虫网防波筒等。按订货合同配置的附件：进水管水流出口的液压水位控制阀或浮球阀等；水箱液位与水泵联锁时，箱内安装的水位控制器等。

水箱施工

由专业技术现场钨极氩弧焊接，水箱的四周应有不小于500mm的检修空间，水箱顶面至屋顶有不小于400mm的空间，并确保施工现场整洁干净。

水箱保温

采用聚脂发泡方式在水箱夹层灌注50mm聚胺脂发泡保温或按用户要求的保温方式保温。

水箱验收

关闭出水阀和排水阀，打开水阀，注满水后三小时无渗漏及异常变形为合格。

水箱订货

建议在充分接触水箱产品及应用场合的基础上达成订货协议，以便我们更准确了解用户的要求，更好地为用户服务。

使用说明

水箱试水无渗漏后，打开排水阀放水，冲洗水箱内部，排尽积水，关闭排水阀，注水至设计水位即可正常使用，使用过程应定期用药物高压水冲洗水箱内部，保证水质清洁，长期放置重新注水时，应检查各部位是否正常。

水箱选用

水箱采用标准水箱板拼接焊接，水箱板有1000x1000 1000x500和500x500三种，具体选用见组合式水箱选用表。

说明：水箱容积还可以根据用户需要加大、长、宽、高尺寸也可以根据空间大小调整，优选尺寸为500的倍数。

水箱选用表说明

1、产品可根据需要任意组合，超大容量或超高水箱另行设计。

2、有效容积计算水位有效高H=高-150或根据设计调整。

3、水箱外形尺寸不含扶梯，人孔及出水口尺寸。

4、特殊规格水箱可按平面图或现场勘测由我司专业工程师负责设计。

5、上述参数为冷水箱，如为保温水箱，则采用聚氨酯发泡方式在水箱夹层灌注50mm聚氨酯发泡保温，水箱的外形尺寸长、宽、高需增加100mm。

水箱选用表
